上一篇文章中給大家介紹了在iS-中文字幕av一區二區三區:RPA設計器界面可視化組件類型中，《控制》系列組件中獲取文本和設置文本組件的使用，但是在《控制》系列組件中還有一個很重要的組件，那就是獲取元素位置組件，今天讓我們一起來學習吧！



　　組件功能介紹



　　用于獲取可拾取的控件基于桌面的相對位置坐標。



　　組件支持及適用場景



　　可依據不同分辨率大小的電腦，獲取出控件基于桌面的相對位置坐標；



　　返回值包含四個坐標參數，可賦給變量，供后續流程調用各個參數；



　　支持設置獲取指定位置的相對位置坐標



　　基本使用說明:

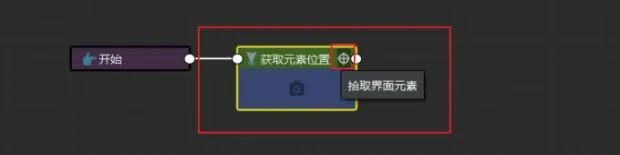

　　1、在畫布中添加【獲取元素位置】組件；

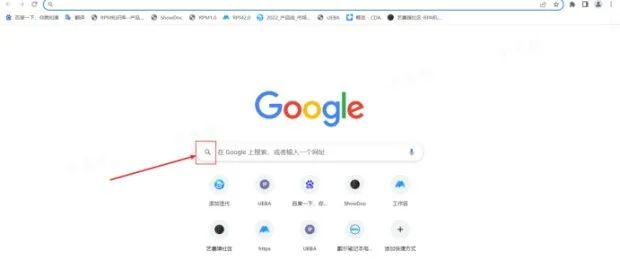

　　2、點擊組件右上角的拾取按鈕進行截取操作（如圖拾取谷歌瀏覽器搜索框位置）；



　　



　　



　　3、添加【輸出組件】，輸出返回值或將返回值賦給變量；



　　4、跳回設計器界面即完成元素位置操作。



　　

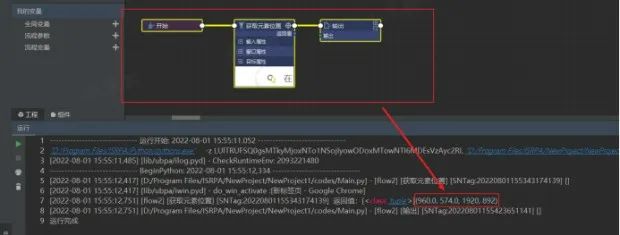

　　注：1、組件“返回值”是一個元組，包含四個坐標參數，如上圖為例(960.0,574.0,1920,892)，各參數含義如下：



　　960.0：拾取元素上指定位置相對 X 軸偏移量；



　　574.0：拾取元素上指定位置相對 Y 軸偏移量；



　　1920：拾取元素的水平長度；



　　892：拾取元素的縱向高度。



　　2、可通過自定義x軸、y軸偏移來獲取目標位置的相對坐標。同樣向右為正，向左為負，向下為正，向上為負：

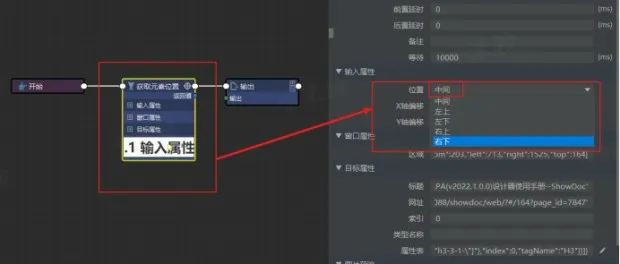

　　3、設置控件上的指定位置，默認為中間，即選定控件的最中間位置、也可選擇左上、左下、右上或右下。



　　



　　進階玩法





　　可結合【拖動】組件，完成拖動驗證，并實現在分辨率不同的電腦下通用。



　　注：【拖動】組件



　　組件功能介紹



　　通過設置源坐標與目標坐標參數值，鼠標完成從源坐標位置點擊拖動到目標坐標位置。



　　組件支持及適用場景



　　（1）支持在移動過程設置“停頓次數”、“移動快慢”、“移動方式”等；



　　（2）支持用變量傳遞坐標參數；



　　（3）適用場景：某些登錄界面簡單拖動驗證，或滑動驗證碼場景下，用變量傳遞坐標參數進行滑塊拖動驗證。



　　【示例】

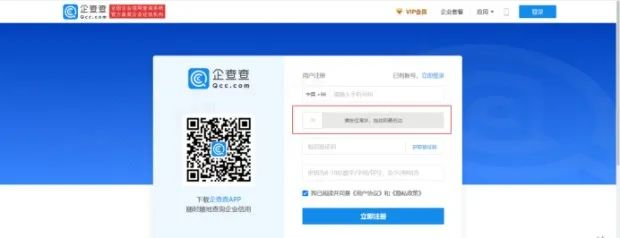

　　1、打開企查查用戶注冊頁面，輸入“手機號”后即需要進行手動拖動滑塊到指定位置，才能完成后續信息填寫進行用戶注冊。



　　企查查網址為：//www.qcc.com/webregister（使用谷歌瀏覽器打開）



　　

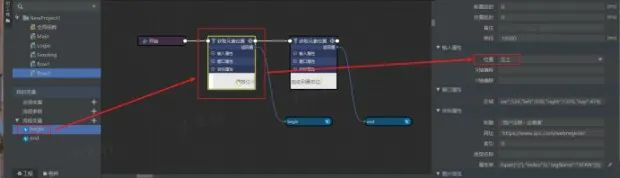

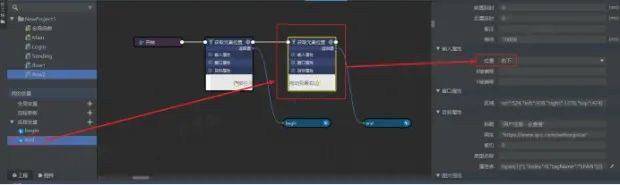

　　2、利用【獲取元素位置】組件，分別獲取滑塊左上角以及右下角的坐標位置，再將其坐標位置信息賦給流程變量begin和end。



　　



　　

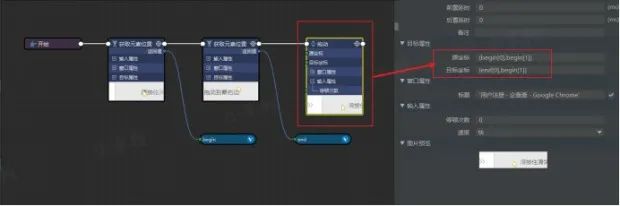

　　3、由于【獲取文本組件】組件不會進行頁面激活窗口，因此我們利用【拖動】組件來進行拾取窗口操作。這里以滑塊驗證碼最上面的水平位置為拖動的軌跡源，坐標為begin流程變量獲取的x，y坐標，目標坐標為end流程變量獲取的x坐標和begin流程變量獲取的y坐標，即【拖動】的“源坐標”和“目標坐標”分別為(begin[0],begin[1])和(end[0],begin[1])。



　　

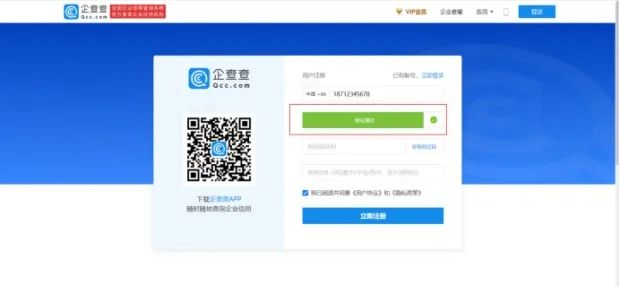

　　4、運行流程，則成功完成拖動。



　　



　　好了，本期分享就先到這里了，關注我們，后期會為大家推出更多【藝賽旗RPA流程開發課堂】精彩內容，敬請期待吧!
